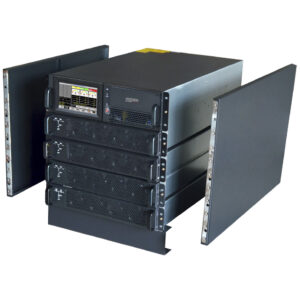

Силовой шкаф Hiden Expert HEM040/10R
дилерская цена:
Бесплатная пуско-наладка этого оборудования!
- Детали
- Описание
Детали
| Вес | 111 кг |
|---|---|
| Габариты | 44.6 × 69.7 × 57.5 см |
| Высота в монтажной стойке | 11U |
| Архитектура | |
| Диапазон входного напряжения (В) | |
| Производитель | |
| Назначение | |
| Число фаз-вых. | |
| Число фаз-вх. | |
| Разъемы | |
| Форм-фактор | |
| Гарантия | |
| Мощность кВА/кВт | |
| Мощность ВА | |
| Мощность Вт | |
| Синусоида | |
| Время переключения | |
| Установка АКБ |
Описание
Силовой шкаф HEM040/10R (40 kVA макс. 4 слота для силовых модулей HEPM10R).
Высоконадежный трёхфазный модульный ИБП для широкого круга задач с подключением внешних АКБ. Высочайшая степень защиты ответственного оборудования.
Сферы применения:
- Серверное оборудование
- Банковская сфера
- Объекты транспортной инфраструктуры
- Системы безопасности и контроля доступа
- Объекты медицины/Медицинское оборудование
- Объекты телеком инфраструктуры
- Коммутаторы, маршрутизаторы, сетевое оборудование
Особенности:
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Коэффициент мощности =1 (PF=1)
- Инвертор третьего поколения с высоким КПД
- Модульная архитектура
- Многоуровневое резервирование мощности ИБП для защиты объектов повышенной важности
- Режимы работы: 3ф-3ф (стандарт), 3ф-1ф, 1ф-1ф (опция)
- Универсальный дизайн корпуса для установки в серверную стойку и для башенной установки
- ЖК-дисплей с функцией настройки
- RS-485, RS-232, USB
- Параллельная работа N+1, N+X
- SNMP-карта для удаленного мониторинга (опция)
- Модуль защиты ИБП от перенапряжений (опция)
- Сухие контакты Функция холодного старта для запуска ИБП
- Интеллектуальное управление батареями
- Возможность выбора режима работы с высоким КПД
- Оптимальные габариты. Стандартная гарантия 48 месяцев.
| Модель | HEM040/10R |
| Мощность, kVA | 40 КВа |
| Вход | |
| Номинальное напряжение | 3Ph+N+PE,380V/400V/415V(line-line) |
| Диапазон входного напряжения | 40%~+25% |
| Номинальная частота | 50/60 Hz |
| Диапазон входной частоты | 40-70Hz |
| Power factor | >0.99 |
| THDi | <4% |
| Выход | |
| Номинальное напряжение | 380/400/415VAC (линейное) |
| Номинальная частота | 50/60 Hz |
| Стабильность напряжения | ±1% — сбалансированная нагрузка; ±1.5% — не сбалансированная нагрузка |
| Перегрузочная способность | 110%, 60min; |
| 125%,10min; | |
| 150%,1min; | |
| >150%,200ms | |
| Output Power Factor | 1 |
| THDu | <1% при 0% — 100% линейной нагрузке |
| <5.5% при полной нелинейной нагрузке | |
| Батарея | |
| Напряжение | ±240V |
| Количество АКБ | 40 |
| Напряжение плавающего заряда | 2.25V/cell (настраивается в диапазоне 2.2V/cell～2.35V/cell) |
| Температурная компенсация | 3.0 mV/℃ /cl (настраивается в диапазоне :0~5.0) |
| Пульсация напряжения | ≤1% |
| Пульсация тока | ≤5% |
| Напряжение выравнивающего заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell～2.45V/cell) |
| Конечное напряжение разряда | 1.65V/cell (настраивается в диапазоне: 1.60V/cell~1.750V/cell) при |
| @0.6C токе разряда | |
| 1.75V/cell (настраивается в диапазоне: 1.65V/cell~1.8V/cell) при | |
| @0.15C токе разряда | |
| Напряжение заряда | 2.4V/cell (настраивается в диапазоне 2.30V/cell～2.45V/cell) |
| Мощность зарядного устройства | 10% от мощности ИБП ( настраивается в диапазоне 1~20%) |
| Байпас | |
| Номинальное напряженеи | 380/400/415VAC (линейное) |
| Перегрузочная способность | 125%, Длительная работа |
| 125%~130%, 10 min | |
| 130%~150%, 1min | |
| >150%,300ms | |
| Номиналная частота | 50/60Hz |
| Время переключения | ≤1ms |
| Диапаон напряжения | Настраиваемый, по умолчанию -20%~+15% |
| Верхний предел: +10%, +15%, +20%, +25% | |
| Нижний предел: -10%, -15%, -20%, -30%, -40% | |
| Эффективность | |
| Нормальный режим (on-line) | 95 |
| ECO режим | 99 |
| Батарейный режим | 94.5 |
| Дисплей и коммуникационный порты | |
| Дисплей | LED+LCD+Touch screen |
| Коммуникационные порты | Standard:RS232, RS485 |
| Option: SNMP, Dry Contact | |
| Параметры окружающей среды | |
| Уровень шума на расстоянии 1 метр | 56dB |
| Рабочая высота | ≤1000,нагрузка снижается на 1% на каждые 100 м от 1000 м и |
| 2000м | |
| Относительная влажность | 0-95,без конденсации |
| Рабочая температура | 0-40, для АКБ время работы уменьшается вдвое на каждые 10°C |
| выше 20°C | |
| Температура хранения ИБП | -110 |
| Механические характеристики | |
| Габариты кабинета, мм | 446×697×575(11U) |
| Вес кабинета, кг | 51 |
| Габариты силового модуля, мм | 436×590×85 |
| Вес силового модуля, кг | 15 |
| Цвет | Черный |
| Степень защиты | IP20 |
| Соответствие стандартам | |
| Общие требования безопасности к используемому ИБП | EN50091-1-1/IEC62040-1-1/AS 62040-1-1 |
| в зоне доступа оператора | |
| Электромагнитная совместимость (EMC) | EN50091-2/IEC62040-2/AS 62040-2（ C3） |
| требования к ИБП | |
| Способ определения производительности и | EN50091-3 / IEC 62040-3 / AS 62040-3（ VFI SS 111) |
| требования к испытанию UPS | |
| Безопасноть | IEC/EN/AS60950 |
| Электромагнитное излучение | IEC/EN/ AS61000 series |
| Строительство | IEC/EN/AS60146 series and 60950 |
