ИБП Lanches L890 3-3 160kVA

Детали

Описание

ИБП с двойным НЧ преобразованием LANCHES L890 160kVA
Описание
Данная серия включает в себя трехфазные ИБП с технологией двойного
преобразования. В ИБП применены передовые решения проектирования, что
позволило улучшить технические параметры и минимизировать размеры и
вес элементов системы, что, в свою очередь, сократило время обслуживания
и затраты на владение. ИБП имеет высокий КПД, высокий входной
коэффициент мощности, встроенный выходной изолирующий
трансформатор.
Особенности конструкции
● Двойное преобразование с цифровой обработкой сигнала (DSP)
● Синхронизованная широтно-импульсная модуляция
● Выпрямитель IGBT обеспечивает высокий коэффициент входной мощности
(> 0,99)
● Эффективность >94%
● Инвертор на IGBT-транзисторах.
● Низкое входное искажение: THD ≤ 3%
● Совместим для работы с генератором
● Наличие выходного изолирующего трансформатора
● Независимое управление по трем фазам инвертора
● Высокая перегрузочная способность
● Высокий MTBF (> 200 000 часов)
● Передний доступ к элементам ИБП упрощает обслуживание и замену, экономит место
● Интеллектуальная функция самодиагностики, все виды защиты от сбоев, большой объем памяти для
хранения записей о событиях
● Низкий MTTR (<0,5h)
● Стандартное аварийное отключение (EPO)
● Порты для мониторинга RS232 / RS485 / сухой контакт в стандартной комплектации
● Слот для установки SNMP адаптера
● Опциональная избыточность N + X, параллельной системы до 6 ИБП.
Технические характеристики
Модель 160KVA
Мощность 160 кВА
144 кВт
ВХОД
Номинальное напряжение 380 В / 400 В / 415 В
Диапазон напряжения 346 В ~ 456 В (полная нагрузка)
304 В ~ 456 В (снижение мощности на 10%)
Номинальная частота 50/60 Гц
Диапазон частот 50/60 Гц ± 5 Гц
Входной коэффициент мощности ≥ 0,99
Гармонические искажения (THDI) ≤ 3%
Мягкий пуск 10 с (устанавливается 1 ~ 300)
Диапазон напряжения байпаса ± 20% (устанавливаемый)
ВЫХОД
Номинальное напряжение 380 В / 400 В / 415 В
Точность напряжения ± 1%
Частота
Синхронизируется с входной частотой в нормальном режиме; 50/60 Гц ±
0,1% — в режиме батареи
Фрма выходного сигнала синусоида
Крест-фактор 3: 1
Гармонические искажения(THDV) ≤ 2% (резистивная нагрузка); ≤ 5% (нелинейная нагрузка)
Время передачи 0 мс
Перегрузочная способность
инвертора
105% ~ 110% в течение 60 минут;
110% ~ 125% в течение 10 минут;
125% ~ 150% в течение 1 минуты;
более 150% в течение 0,2 с;
Регулировка выходного
напряжения инвертора
± 5 В

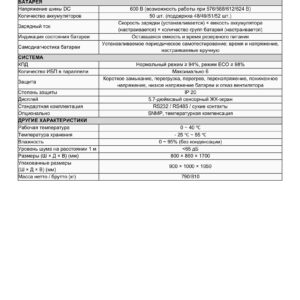

БАТАРЕЯ
Напряжение шины DC 600 В (возможность работы при 576/588/612/624 В)
Количество аккумуляторов 50 шт. (поддержка 48/49/51/52 шт.)
Зарядный ток Скорость зарядки (устанавливается) × емкость аккумулятора
(настраивается) × количество групп батарей (настраивается)
Индикация состояния батареи Оставшаяся емкость и время резервного питания
Самодиагностика батареи Устанавливаемое периодическое самотестирование; время и напряжение,
настраиваемые вручную
СИСТЕМА
КПД Нормальный режим ≥ 94%, режим ECO ≥ 98%
Количество ИБП в параллели Максимально 6
Защита Короткое замыкание, перегрузка, перегрев, перенапряжение, пониженное
напряжение, низкое напряжение батареи и отказ вентилятора
Степень защиты IP 20
Дисплей 5.7-дюймовый сенсорный ЖК-экран
Стандартная комплектация RS232 / RS485 / сухие контакты
Опционально SNMP, температурная компенсация
ДРУГИЕ ХАРАКТЕРИСТИКИ
Рабочая температура 0 ~ 40 ℃
Температура хранения — 25 ℃ ~ 55 ℃
Влажность 0 ~ 95% (без конденсации)
Уровень шума на расстоянии 1 м <65 дБ
Размеры (Ш × Д × В) (мм) 800 × 860 × 1700
Упакованные размеры
(Ш × Д × В) (мм) 900 × 1000 × 1950
Масса нетто / брутто (кг) 790/810
